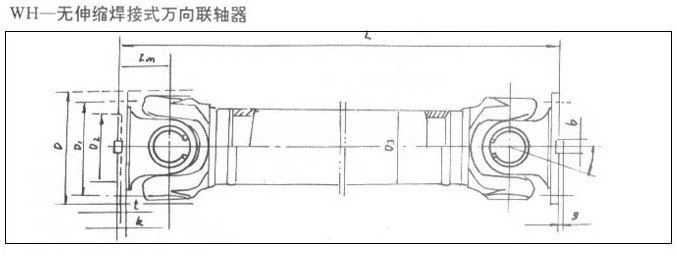

WH－無伸縮焊接式萬向聯軸器基本參數與主要尺寸
|
型號
|
回轉
直徑 D |
公稱轉矩
Tn /N.m |
疲勞轉矩
Tf kN.m |
軸線折角
β |
尺寸
|
轉動貫量I kg·m2
|
質量G kg
|
|||||||||||
|
Lmin
|
D1
(js11) |
D2
(H7) |
D3
|
Lm
|
n-d
|
k
|
t
|
b
(h9) |
g
|
Lmin
|
增長
100mm |
Lmin
|
增長
100mms |
|||||
|
SWC100WH
|
100
|
1.25
|
0.63
|
≤25
|
243
|
84
|
57
|
60
|
55
|
6-9
|
7
|
2.5
|
-
|
-
|
0.0039
|
0.00019
|
4.5
|
0.35
|
|
SWC120WH
|
120
|
2.5
|
1.25
|
≤25
|
307
|
102
|
75
|
70
|
65
|
8-11
|
8
|
2.5
|
-
|
-
|
0.0096
|
0.00044
|
7.7
|
0.55
|
|
SWC150WH
|
150
|
5
|
2.5
|
≤25
|
350
|
130
|
90
|
89
|
80
|
8-13
|
10
|
3
|
-
|
-
|
0.0371
|
0.00157
|
18
|
0.85
|
|
SWC180WH
|
180
|
12.5
|
6.3
|
≤25
|
480
|
155
|
105
|
114
|
110
|
8-17
|
17
|
5
|
-
|
-
|
0.1500
|
0.00700
|
48
|
2.8
|
|
SWC225WH
|
225
|
40
|
20
|
≤15
|
520
|
196
|
135
|
152
|
120
|
8-17
|
20
|
5
|
32
|
9.0
|
0.3650
|
0.0234
|
78
|
4.9
|
|
SWC250WH
|
250
|
63
|
31.5
|
≤15
|
620
|
218
|
150
|
168
|
140
|
8-19
|
25
|
6
|
40
|
12.5
|
0.8470
|
0.0277
|
124
|
5.3
|
|
SWC285WH
|
285
|
90
|
45
|
≤15
|
720
|
245
|
170
|
194
|
160
|
8-21
|
27
|
7
|
40
|
15.0
|
1.7560
|
0.0510
|
185
|
6.3
|
|
SWC315WH
|
315
|
125
|
63
|
≤15
|
805
|
280
|
185
|
219
|
180
|
10-23
|
32
|
8
|
40
|
15.0
|
2.8930
|
0.0795
|
262
|
8.0
|
|
SWC350WH
|
350
|
180
|
90
|
≤15
|
875
|
310
|
210
|
267
|
194
|
10-23
|
35
|
8
|
50
|
16.0
|
5.0130
|
0.2219
|
374
|
15.0
|
|
SWC390WH
|
390
|
250
|
125
|
≤15
|
955
|
345
|
235
|
267
|
215
|
10-25
|
40
|
8
|
70
|
18.0
|
8.4060
|
0.2219
|
506
|
15.0
|
|
SWC440WH
|
440
|
355
|
180
|
≤15
|
1155
|
390
|
255
|
325
|
260
|
16-28
|
42
|
10
|
80
|
20.0
|
15.790
|
0.4744
|
790
|
21.7
|
|
SWC490WH
|
490
|
500
|
250
|
≤15
|
1205
|
435
|
275
|
325
|
270
|
16-31
|
47
|
12
|
90
|
22.5
|
26.540
|
0.4744
|
1014
|
21.7
|
|
SWC550WH
|
550
|
710
|
355
|
≤15
|
1355
|
492
|
320
|
426
|
305
|
16-31
|
50
|
12
|
100
|
22.5
|
48.320
|
1.3570
|
1526
|
34.0
|
聯軸器所聯接的兩軸，由于制造及安裝誤差，承載后的變形以及溫度變化的影響等，會引起兩軸相對位置的變化，往往不能嚴格的對中。根據聯軸器有無彈性元件、對各種相對位移有無補償能力，即能否在發生相對位移條件下保持聯接功能以及聯軸器的用途等，聯軸器可分為剛性聯軸器，撓性聯軸器和 聯軸器。聯軸器的主要類型、特點及其在作用類別在傳動系統中的作用備注剛性聯軸器只能傳遞運動和轉矩，不具備其他功能包括凸緣聯軸器、套筒聯軸器、夾殼聯軸器等撓性聯軸器無彈性元件的撓性聯軸器，不僅能傳遞運動和轉矩，而且具有不同程度的軸向、徑向、角向補償性能包括齒式聯軸器、萬向聯軸器、鏈條聯軸器、滑塊聯軸器、膜片聯軸器等.
