HL型-彈性柱銷聯軸器

點擊:次

　　●HL型-彈性柱銷聯軸器已列為標準GB5014-85,適用于各種機械聯接兩同軸線的傳動軸,通常用于動頻繁的高低速運動。工作溫度為-20 ～+80℃；傳遞公稱扭矩為40～20000N.m。
●彈性柱銷聯軸器具有較大結構簡單、合理,維修方便、兩面對稱可互換,壽命長,允許較大的軸向竄動,具有緩沖、減震、等性能。
●軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。半聯軸器采用鑄造,鑄鐵HT20-40、鑄鋼ZG35Ⅱ,軸孔和鍵槽采用拉制成型,柱銷采用MC尼龍b制成。
●彈性柱銷聯軸器是利用若干非金屬?gòu)椥圆牧现瞥傻闹N,置于兩半聯軸器凸緣孔中,通過柱銷實現兩半聯軸器聯接,該聯軸器結構簡單,容易制造,裝拆換彈性元件比較方便,不用移動兩半聯軸器。彈性元件(柱銷)的材料一般選用尼龍,有微量補償兩軸線偏移能力,彈性件工作時受剪切,工作性,僅適用于要求很低的中速傳動軸系,不適用于工作性要求較高的工況。 HL型-彈性柱銷聯軸器基本參數和主要尺寸

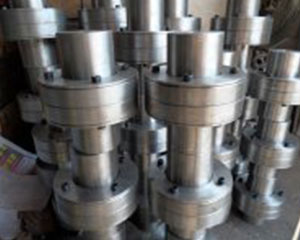

生產LX（原HL型）-彈性柱銷聯軸器（GB5014-2003）

HL型-彈性柱銷聯軸器剖面
HL型-彈性柱銷聯軸器基本參數和主要尺寸

型號	公稱扭矩 Tn(N.m)	許用轉速 [n]r/min		軸孔直徑 d 1 d 2 d z		軸孔配合長度			D	S	轉動慣量 Kg.m 2	重量 Kg
						Y型	Z、J 1 、 Z型
						L	L 1	L
		鐵	鐵	鋼	鐵
HL1	160	7100		12 14	12 14	32	27	32	90	2.5	0.0064	2
				16 18	16 18	42	30	42
				19	19
				20 22	20 22	52	38	52
				24
HL2	315	5600		20 22	20 22	52	38	52	120	2.5	0.253	5
				24	24
				25 28	25 28	62	44	62
				30 32	30 32	82	60	82
				35
HL3	630	5000		30 32	30 32	82	60	82	160	2.5	0.6	8
				35 38	35 38
				40 42	40 42	112	84	112
				45 48
HL4	1250	4000	2800	40 42	40 42	112	84	112	195	3	3.4	22
				45 48	45 48
				50 55	50 55
				56	56
				60 63		142	107	142
HL5	2000	3550	2500	50 55	50 55	112	84	112	220	3	5.4	30
				56	56
				60 63	60 63	142	107	142
				65 67	65 67
				71 75
HL6	3150	2800	2100	60 63	60 63	142	107	142	280	4	15.6	53
				65 70	65 70
				71 75	71 75
				80	80
				85		172	132	172
HL7	6300	2240	1700	70 71	70 71	142	107	142	320	4	41.1	98
				75	75
				80 85	80 85	172	132	172
				90 95	90 95
				100 110	100	212	167	212
HL8	10000	2120	1600	80 85	80 85	172	132	172	360	5	56.5	119
				90 95	90 95
				100 110	100 110	212	167	212
				120 125
HL9	16000	1800	1250	100 110	100 110	212	167	212	410	5	133.3	197
				120 125	120 125
				130 140	130	252	202	252
HL10	25000	1560	1120	110 120	110 120	212	167	212	480	6	273.2	322
				125	125
				130 140	130 140	252	202	252
				150	150
				160 170	160	302	242	302
				180
HL11	31500	1320	1000	130 140	130 140	252	202	252	540	6	555.7	520
				150	150
				160 170	160 170	302	242	302
				180	180
				190 200	190	352	282	352
				220
HL12	63000	1250	950	160 170	160 170	302	242	302	630	7	902	714
				180	180
				190 200	190 200	352	282	352
				220	220
				240 250		410	330	-
				260
HL13	100000	1120	850	190 200	190 200	352	282	352	710	8	1700	1057
				220	220
				240 250	240 250	410	330	-
				260	260
				280 300		470	380	-
HL14	160000	850	630	240 250	240 250	410	330	-	800	8	4318	1956
				260	260
				280 300	300	470	380	-
				320
				340		550	450	-
